VH4系列高压真空断路器
- Products
- Standard

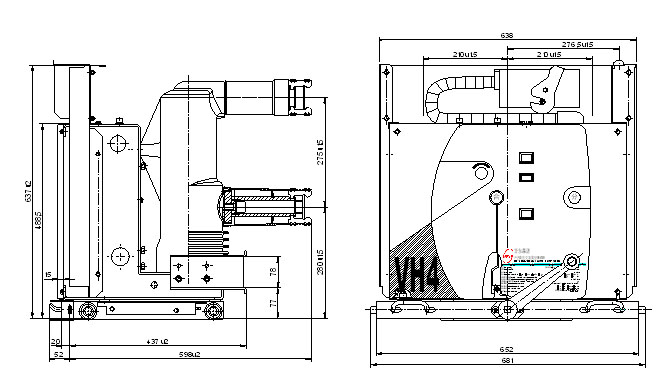

- Dimensions
VH4系列真空断路器是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元，是北京华东森源电气有限责任公司采用核电标准设计开发的新一代高品质真空断路器，外形安装尺寸与VS1真空断路器完全相同，可与KYN28A-12开关柜轻松配合。
VH4系列真空断路器主回路采用我公司生产的敞开式灭弧室极柱，机构采用我公司生产的高寿命弹簧操动机构，通过优化设计的传动系统组成性能优越的真空断路器，该产品结构紧凑、体积小、绝缘可靠相距可以做到150mm。该真空断路器有较高的参数标准：额定短路电流开断次数50次、直流分量在70%以上、动稳定、关合电流为额定短路电流的3倍、机械寿命为50000次。
序号 | 参数名称 | 单位 | 技术参数 | ||||||
1 | 额定电压 | kV | 12 | ||||||
2 | 额定频率 | Hz | 50 | ||||||
3 | 额定绝缘水平 | 1min工频耐受电压 | kV | 42 | |||||
额定雷电冲击耐受电压 | kV | 75 | |||||||
4 | 额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||||||
5 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | 50 | ||
6 | 额定短路关合电流（峰值） | kA | 60 | 75 | 95 | 120 | 150 | ||
7 | 额定短时耐受电流（4s） | kA | 20 | 25 | 31.5 | 40 | 50 | ||
8 | 额定峰值耐受电流 | kA | 60 | 75 | 95 | 120 | 150 | ||
9 | 额定短路电流开断次数 | 次 | 50 | 30 | 20 | ||||
10 | 操作顺序 |
| O-0.3s-CO-180s-CO* | ||||||
11 | 合闸时间 | ms | 50±15 | ||||||
12 | 分闸时间 | ms | 50±15 | ||||||
13 | 储能时间 | s | ≤15 | ||||||
14 | 机械寿命 | 次 | 50000 | 30000 | |||||
16 | 储能电动机额定功能 | W | 200 | 300 | |||||
17 | 储能电动机额定电压 | V | ~110 或 ~220 | ||||||
18 | 合分闸电磁铁额定电压 | V | -110 或 -220 | ||||||
19 | 合分闸电磁铁额定电流 | A | DC1.91（110V时） DC0.89（220V时） | ||||||
20 | 辅助开关额定电流 | A | AC10 DC5 | ||||||
