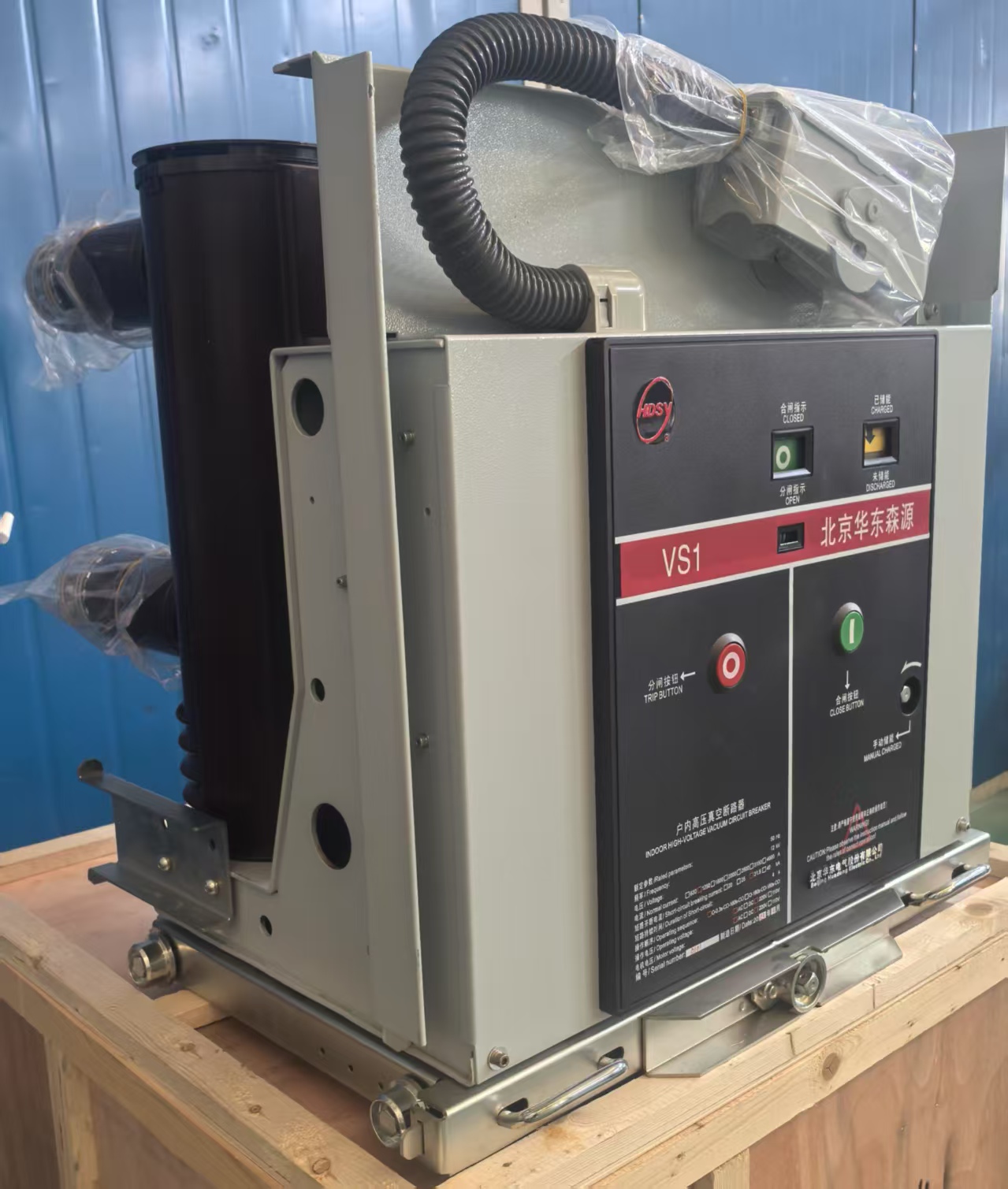

一、产品特点：VS1系列真空断路器是我公司合作开发，生产的新型真空断路器，它保持了户内真空断路器体积小、开断能力强、操作安全可靠等特点，同时主要突出了以下特点：

1、 高寿命，开断电流31.5kA及以下的产品机械寿命为20000次，开断电流40kA的产品机械寿命10000次；
2、 高绝缘强度，在全面总结目前市场上现有绝缘筒的优点和不足的基础上，经重新设计开发的绝缘筒在机械强度和绝缘强度方面均得到了明显的加强，在海拔2000米以下环境中使用时，毋需更换任何零件即可满足绝缘要求，结合大爬距、高寿命真空灭弧室的使用，VS1系列产品甚至可以直接应用于海拔更高的地区；
3、 高导电性，对所有导电回路零件重新进行优化设计，使结构更趋于合理的同时还增加了各导电面镀银层厚度，这些措施的实施，很大程度上增强了整个导电回路的设计裕量，保证了导电的可靠性；
4、 高可靠性和环境耐受性，对整个机构重新进行优化设计，主要零部件采用先进的镍磷合金处理工艺，使整套设备可以在各种环境下可靠运行；
除此之外，VS1系列真空断路器独特新颖的外观设计使整台设备清晰简洁，符合现代工业产品发展潮流。

2、产品的主要用途：

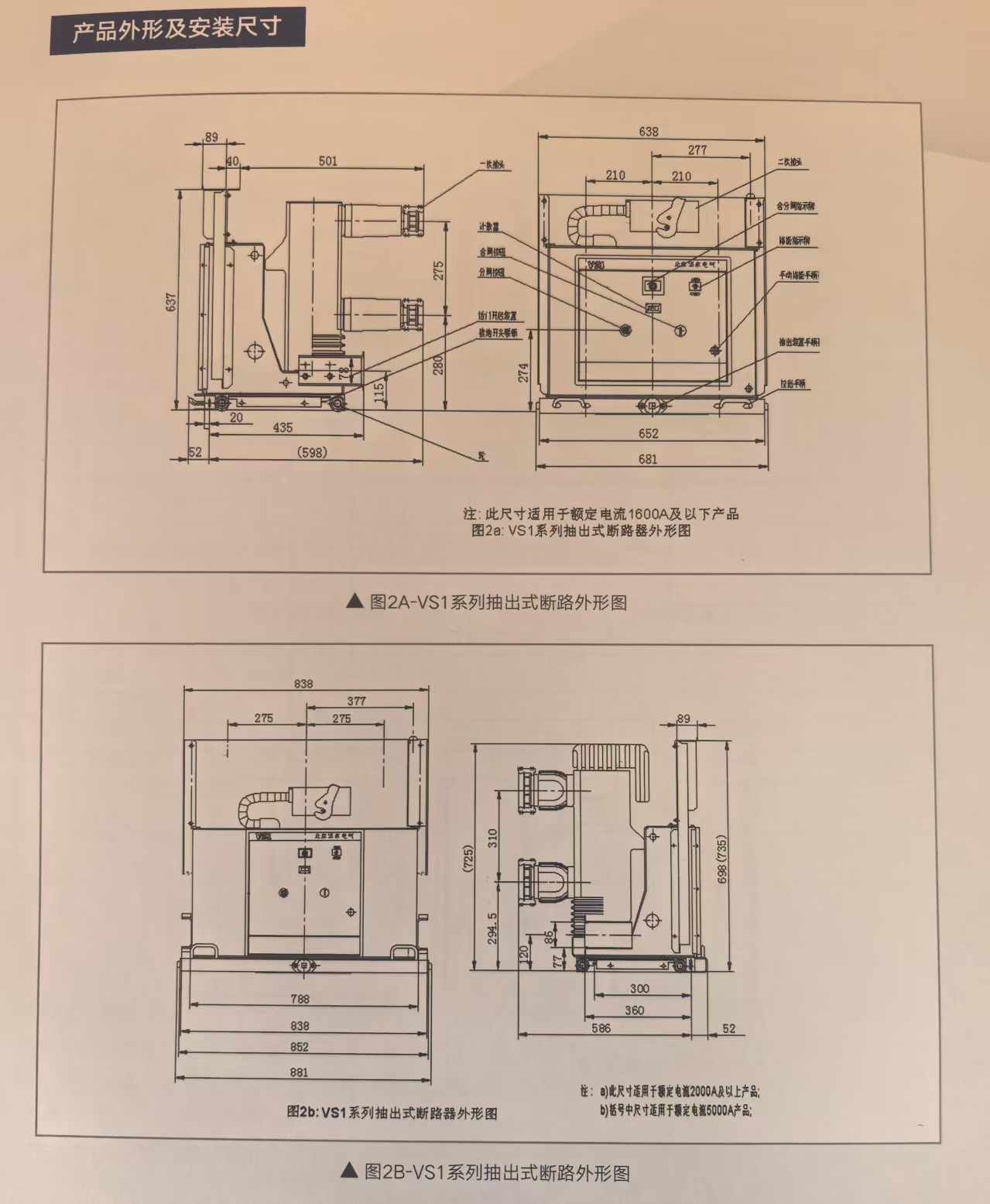

VS1系列真空断路器是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元，是我公司在总结多年真空断路器生产经验的基础上自行改进和研发的新一代真空断路器，该断路器继承了传统断路器的全部优点并在相关环节作了必要的改进，不但做到了外形安装尺寸与VS1断路器完全相同，保证可与KYN28A-12等市场上的主流开关柜轻松配合外，还通过对机构整体设计及一些关键零部件的优化与改进，极大地提高了机构的可靠性。

主回路方面，除了传统意义上采用APG工艺浇铸成型的环氧树脂绝缘筒式的复合绝缘结构外，还可以采用固封式灭弧室极柱（真空灭弧室及导电连接件用环氧树脂通过特殊的工艺包封成的极柱），根据不同要求，固封极柱可采用国产固封极柱也可采用西门子公司专门针对中国市场推出的西门子固封极柱；各项试验结果表明，该产品性能稳定、可靠，20000次的机械寿命可满足各种条件下的使用要求，尤其适用于频繁操作的场合，并可多次开断短路电流，产品无论在正常条件下还是在故障条件下（特别是在短路条件下）均可对供电设施提供控制及保护，本产品可采用中置式安装，也可用于固定式安装。

注：本产品制造和检验依据GB、DL及IEC有关标准。

三、使用环境条件：

a  海拔高度：低于1000m

b  环境温度：不高于+40℃，不低于-25℃

c  相对湿度：日平均不大于95%，月平均不大于90%；饱和蒸汽压：日平均不大于2.2X10^-3Mpa，月平均不大于1.8X10^-3Mpa，在高湿度期内温度急降时,可能凝露。

d 地震烈度：低于8度

e 安装在无火灾、无爆炸危险、无腐蚀性气体及无剧烈振动的场所。

f 安装场所应保持干燥、清洁。
