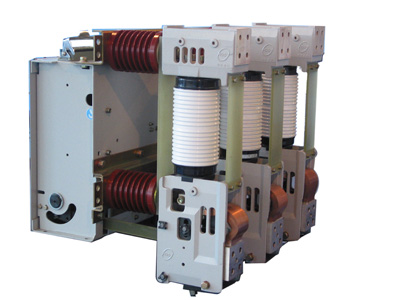

VH3系列高压真空断路器

VH3系列高压真空断路器
  • 产品简介
  • 技术规格
  • 外形尺寸图
VH3型系列户内高压真空断路器为额定电压12kV等级高压开关设备,产品技术含量高、结构紧凑、无污染、性能可靠,主要适用于固定柜场所。它除具备一般真空断路器的优点外,还具备以下优点:
1. 断路器的分闸部分采用两级脱扣装置,有效地降低了分闸脱扣力,提高了分闸可靠性,操作方便。
2. 操作机构采用模块化设计,将整个操作机构分成合闸、分闸、传动及辅助四个独立单元,使安装和维护简单方便。
3. 储能操作模块密封在充满油脂的铸铝箱体内,润滑充分、结构紧凑。
4. 将触头压簧直接置于真空灭弧室动导电杆下端,有利于提高真空断路器的初分速度,大大提高了开断短路电流的可靠性。
5. 调整环节少,精度高,运动部件采用无油自润滑,少维护。
6. 采用纯空气的绝缘方式,绝缘水平高,无污染。
7. 采用加强绝缘设计,绝缘性能优良,可满足海拔4000米的绝缘要求。
8. 产品的系列化程度高,可根据用户要求提供210mm、230mm、250mm、275mm多种相距的产品。
该产品无论是技术含量还是开关性能均达到国内外同类产品的领先水平。

序号

参数名称

单位

技术参数

1

额定电压

kV

12

2

额定频率

Hz

50

3

额定绝缘水平

1min工频耐受电压

kV

42

额定雷电冲击耐受电压

kV

75

4

额定电流

A

63012501600200025003150

5

额定短路开断电流

kA

20

25

31.5

40

6

额定短路关合电流(峰值)

kA

60

75

95

120

7

额定短时耐受电流(4s

kA

20

25

31.5

40

8

额定峰值耐受电流

kA

60

75

95

120

9

额定短路电流开断次数

50

30

10

操作顺序



O-0.3s-CO-180s-CO*

11

合闸时间

ms

50±15

12

分闸时间

ms

50±15

13

储能时间

s

15

14

机械寿命

30000

10000

16

储能电动机额定功能

W

80

80

17

储能电动机额定电压

V

~110   ~220

18

合分闸电磁铁额定电压

V

-110  -220

19

合分闸电磁铁额定电流

A

DC3.33110V时)   DC1.11220V时)

20

辅助开关额定电流

A

AC10   DC5

注:“*”当额定短路开断电流为50kA时,操作顺序为“O-180s-CO-180s-CO”。
